스마트 제어기는

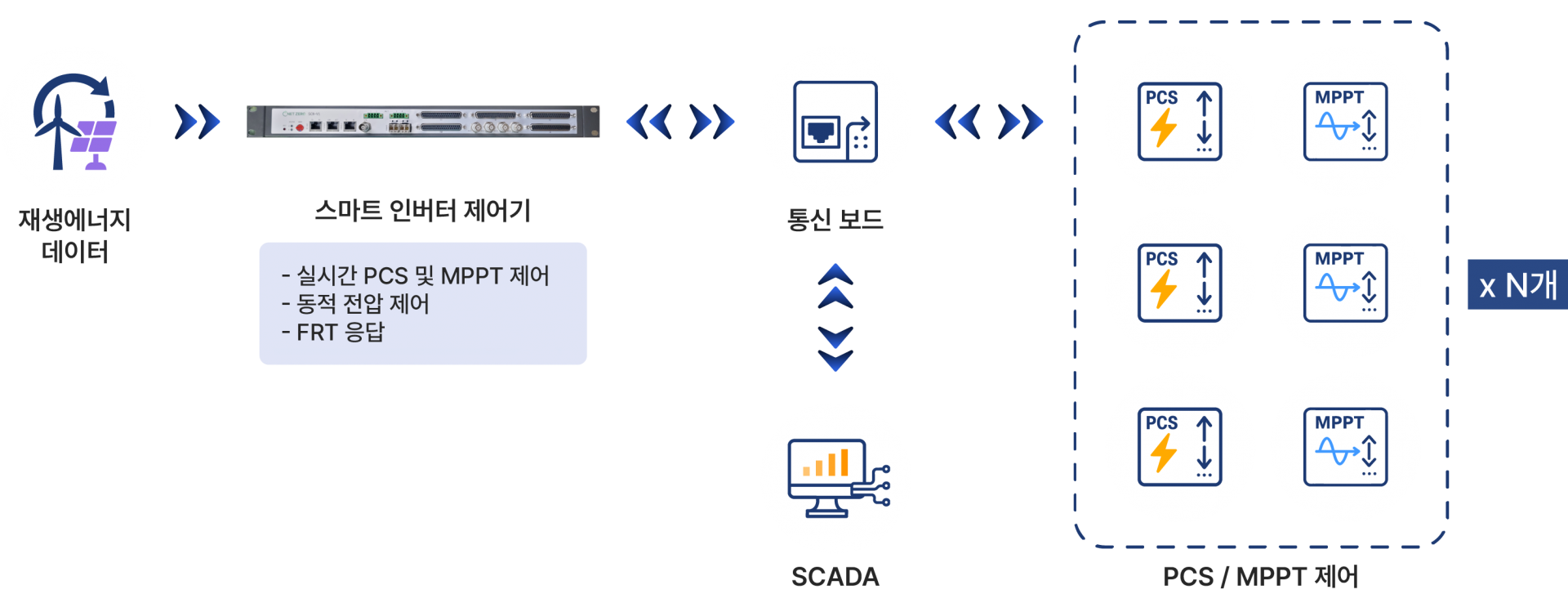

재생에너지 출력 데이터와 주파수 추종 기능을 활용해 계통 주파수 변화에 실시간 대응하며, 통신 보드를 통해 분산된 PCS를 통합 제어합니다.

각 PCS는 자체적으로 MPPT를 수행해 에너지 변환 효율을 높이고, 이러한 구성은 재생에너지의 효율적 제어와 계통 연계 시 안정적인 운용을 가능하게 합니다. 스마트그리드 및 마이크로그리드에 적합한 탄소중립형 제어 인프라로 활용될 수 있습니다.

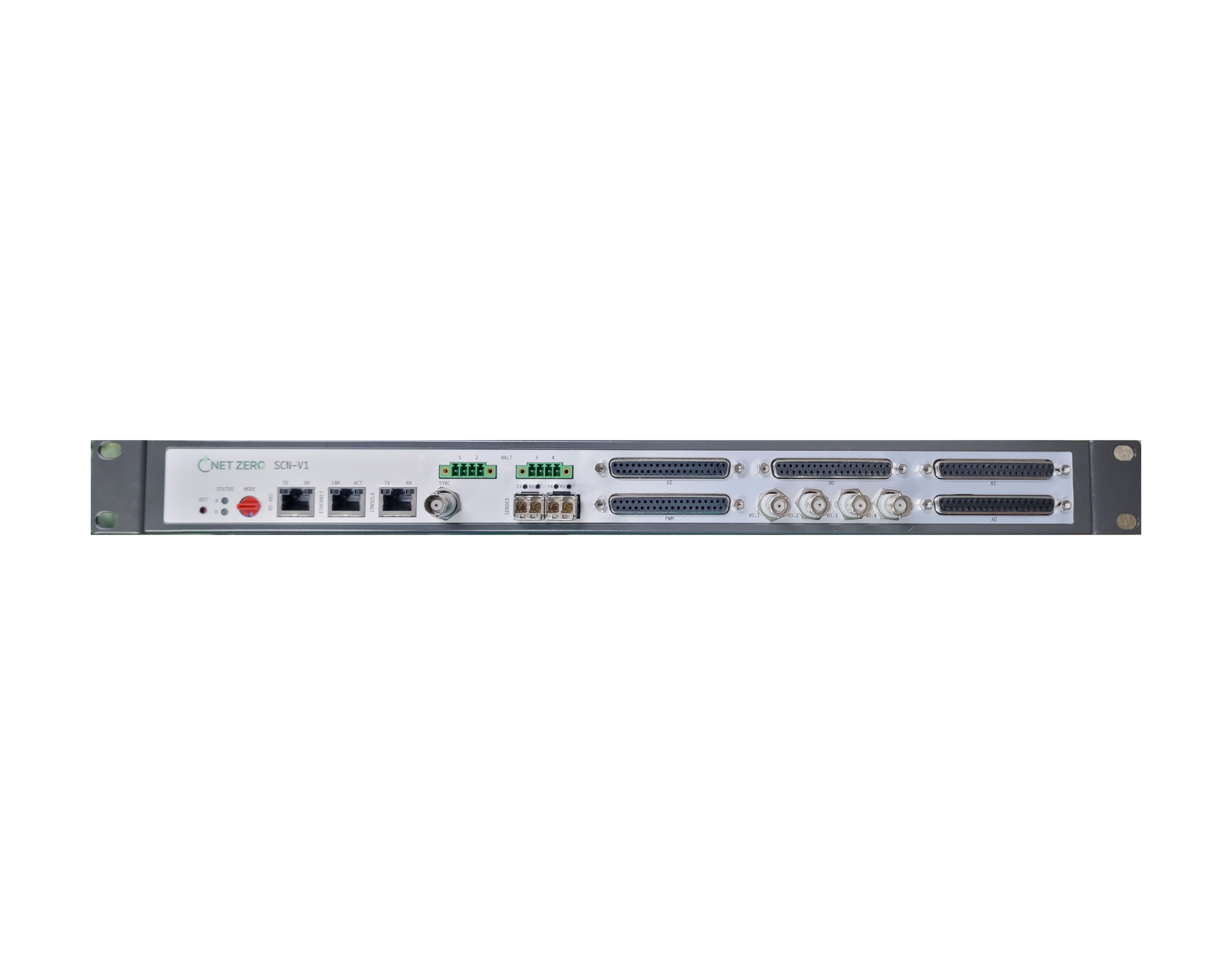

01 스마트 제어기 (SCN-V1)

제어 기능	DSP 기반 고속 연산, 주파수 추종, MPPT 지령 송신
통신 인터페이스	RS-485 1개, Ethernet 1개, CONSOLE 1개, 광포트 2개, SYNC 1개
입출력 포트	AI 1개, AO 1개, PWM 1개, DI 1개, DO 1개, 전압 출력(VO) 4개
긴급 정지	HALT 포트 2개 (외부 정지 신호 입력)
전원 사양	AC 220V
설치 방식	19인치 랙마운트형
운영모드	- DSP 구성 시 스마트 제어기로 사용 가능 - DSP 미구성 시 통신보드로 단독 운용 가능

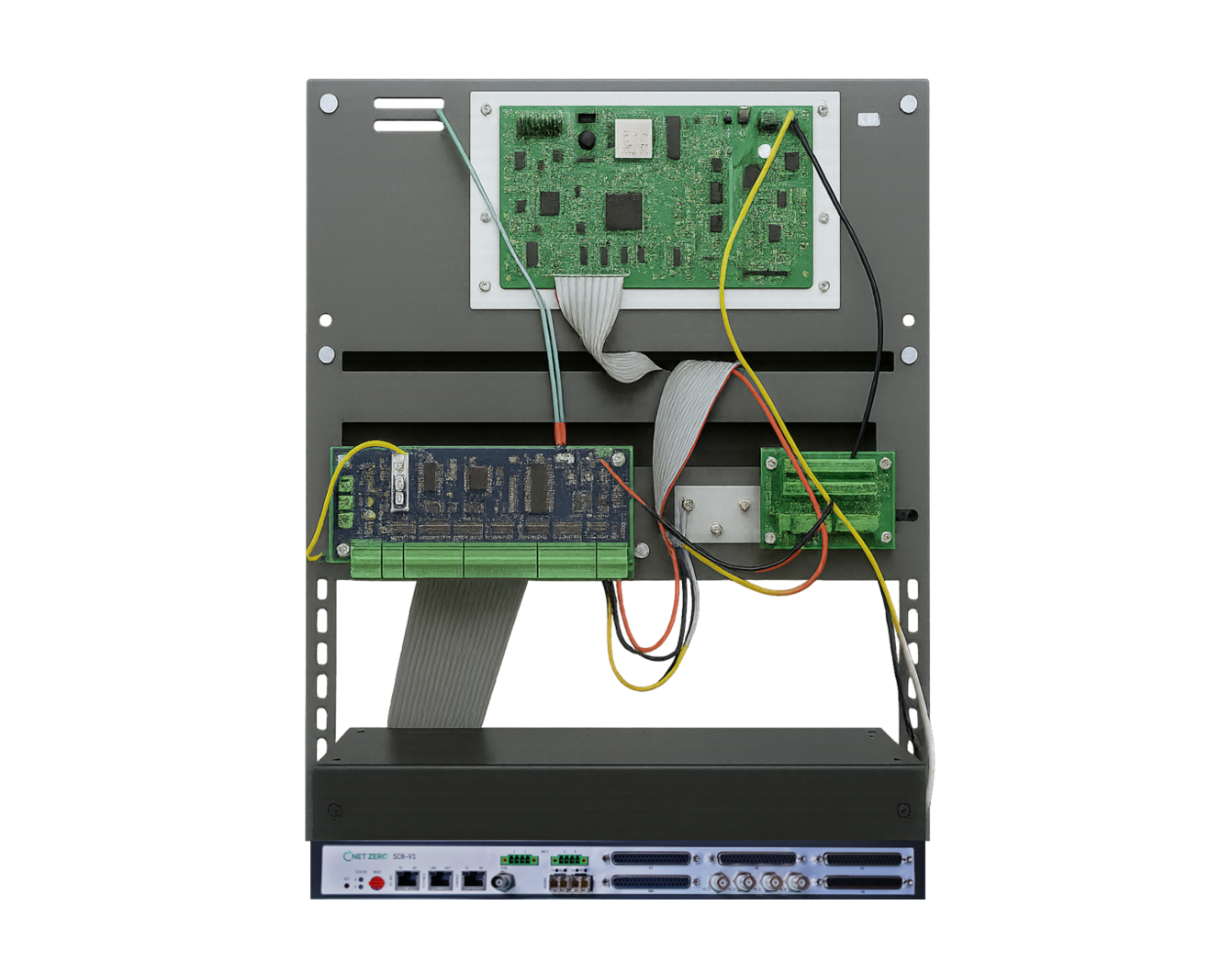

HILS 인터페이스는

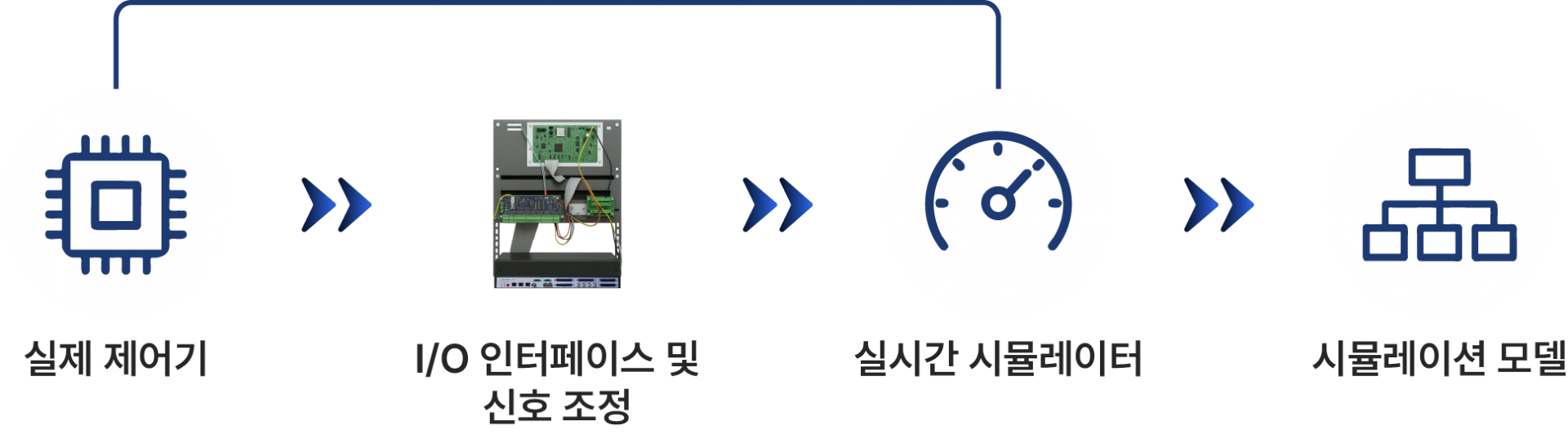

HILS 인터페이스 측에서 HILS은 Hardware IN Loop Simulation으로, 실제 하드웨어 장치를 포함한 시스템을 가상 환경에서 테스트 하는 기술로, 복잡한 시스템의 개발 및 검증과정에서, 실제 하드웨어가 작동하는 환경을 시뮬레이션 하여 성능과 오류를 확인하는 기술입니다.

HILS 기술은 실 현장 테스트 전 다양한 환경을 모의하여 검증하고, 다양한 산업 분야에서 활용되고, 개발과정에서 비용과 시간이 절감됩니다. HILS 검증을 위해 제어장치, 시뮬레이션모델, RTS, 입출력 인터페이스들을 구성하여 적합한 검증 시스템을 구현할 수 있습니다.

02 HILS 인터페이스

제어 기능	- I/O 신호 변환 및 조정 (전압·전류 레벨 변환, 필터링, 보호회로 포함) - 실시간 시뮬레이터와 실제 제어기 간 입출력 데이터 처리
통신 인터페이스	RS-485 1개, Ethernet 1개, CONSOLE 1개, 광포트 2개, SYNC 1개
입출력 포트	AI 1개, AO 1개, PWM 1개, DI 1개, DO 1개, 전압 출력(VO) 4개
긴급 정지	HALT 포트 2개 (외부 정지 신호 입력)
전원 사양	AC 220V
설치 방식	19인치 랙마운트형
운영모드	- 실시간 시뮬레이터 연결 시 HILS 검증 모듈로 동작 - PLC 연동 시 → 실환경 설비 제어, 다채널 I/O 확장, 자동 시퀀스 제어 가능

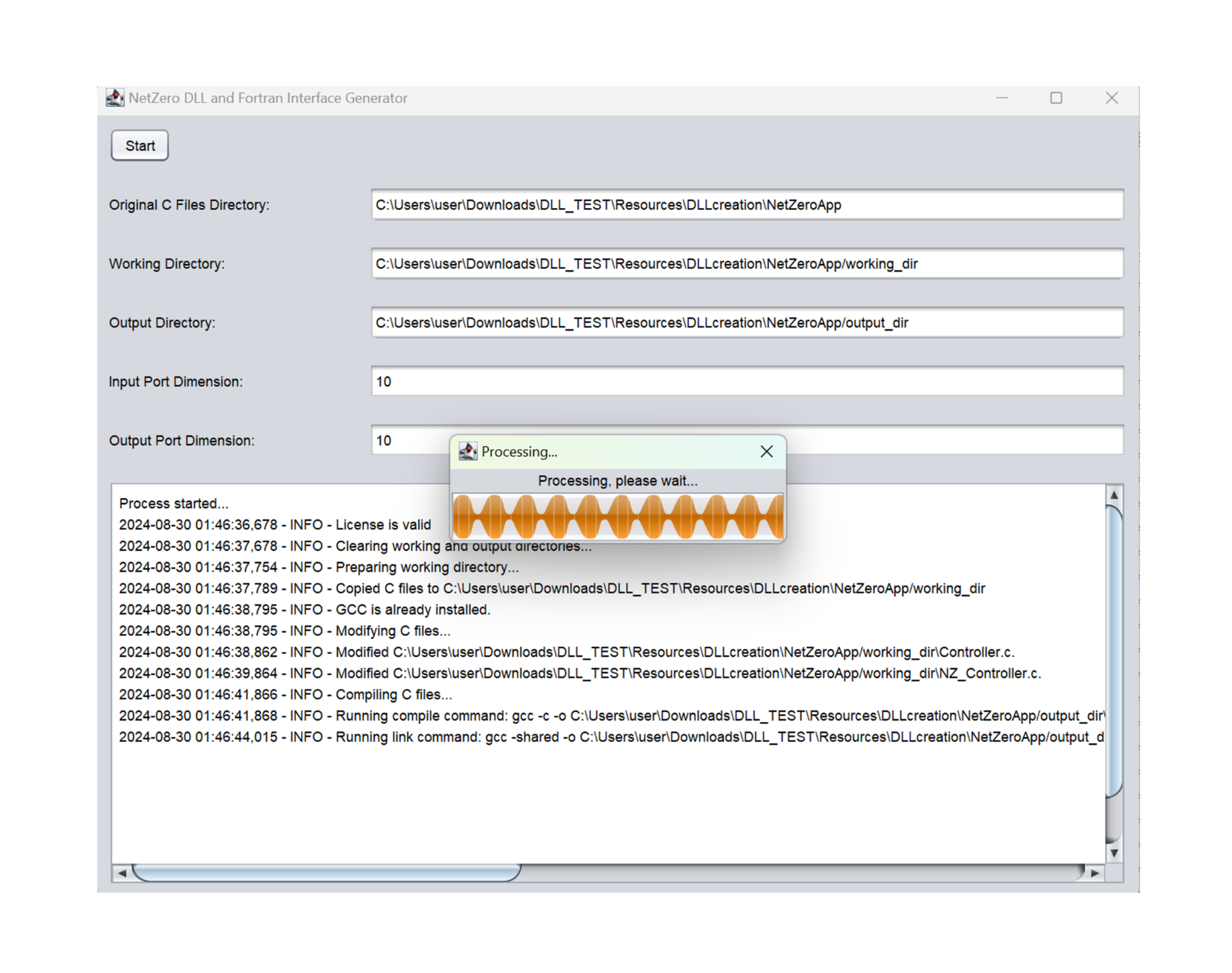

Netzero DLL Creator (NDC V1)는

제작사 고유의 C 코드 기반 제어 알고리즘을 EMT 시뮬레이터에서 직접 실행 가능한 DLL 및 LIB 파일로 변환하여, 실제 제어 코드 기반의 고정밀 시뮬레이션을 지원합니다.

GUI 인터페이스를 통해 입력 소스 선택, 파라미터 설정, 테스트 조건 구성이 가능하며, 이를 통해 모델링 과정의 자동화와 신뢰성 향상을 실현합니다. 재생에너지 설비 해석, 제어기 검증, 시뮬레이션 효율화 등 다양한 EMT 기반 분석 환경에 활용할 수 있습니다.

05 Netzero DLL Creator (NDC V1)

기능	EMT 시뮬레이터(PSCAD 등)에서 직접 실행이 가능하도록 C 코드 기반 제어 알고리즘을 DLL 및 LIB로 파일로 변환
지원 시뮬레이터	PSCAD, 기타 EMT 기반 툴
출력 형식	DLL 파일
인터페이스	GUI 기반 – 입력 소스 선택, 파라미터 설정, 테스트 조건 구성
운영 환경	Windows 10 이상, Visual Studio 2019 이상, NET Framework 4.8 이상
설치 방식	독립 실행형 설치 파일, 라이센스 인증 방식
활용 효과	실제 제어 코드 기반의 고정밀 시뮬레이션, 모델링 자동화, 신뢰성 향상

스마트 제어기는
재생에너지 출력 데이터와 주파수 추종 기능을 활용해 계통 주파수 변화에 실시간 대응하며, 통신 보드를 통해 분산된 PCS를 통합 제어합니다.

각 PCS는 자체적으로 MPPT를 수행해 에너지 변환 효율을 높이고, 이러한 구성은 재생에너지의 효율적 제어와 계통 연계 시 안정적인 운용을 가능하게 합니다.

스마트그리드 및 마이크로그리드에 적합한 탄소중립형 제어 인프라로 활용될 수 있습니다.

01

스마트 제어기 (SCN-V1)

제어 기능	DSP 기반 고속 연산, 주파수 추종, MPPT 지령 송신
통신 인터페이스	RS-485 1개, Ethernet 1개, CONSOLE 1개, 광포트 2개, SYNC 1개
입출력 포트	AI 1개, AO 1개, PWM 1개, DI 1개, DO 1개, 전압 출력(VO) 4개
긴급 정지	HALT 포트 2개 (외부 정지 신호 입력)
전원 사양	AC 220V
설치 방식	19인치 랙마운트형
운영모드	- DSP 구성 시 스마트 제어기로 사용 가능 - DSP 미구성 시 통신보드로 단독 운용 가능

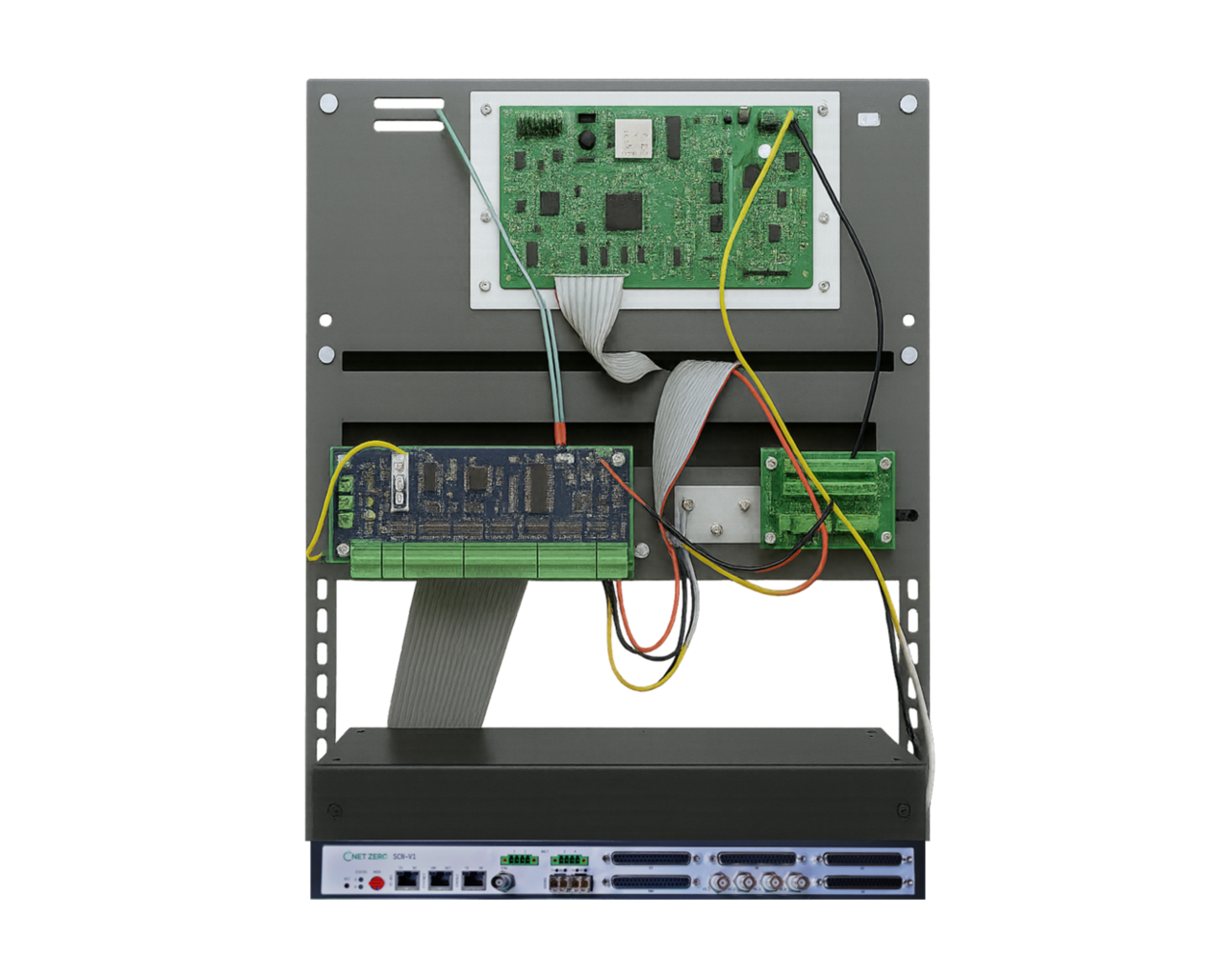

HILS 인터페이스는
HILS 인터페이스 측에서 HILS은 Hardware IN Loop Simulation으로, 실제 하드웨어 장치를 포함한 시스템을 가상 환경에서 테스트 하는 기술로, 복잡한 시스템의 개발 및 검증과정에서, 실제 하드웨어가 작동하는 환경을 시뮬레이션 하여 성능과 오류를 확인하는 기술입니다.

HILS 기술은 실 현장 테스트 전 다양한 환경을 모의하여 검증하고, 다양한 산업 분야에서 활용되고, 개발과정에서 비용과 시간이 절감됩니다.

HILS 검증을 위해 제어장치, 시뮬레이션모델, RTS, 입출력 인터페이스들을 구성하여 적합한 검증 시스템을 구현할 수 있습니다.

02

HILS 인터페이스

제어 기능	- I/O 신호 변환 및 조정 (전압·전류 레벨 변환, 필터링, 보호회로 포함) - 실시간 시뮬레이터와 실제 제어기 간 입출력 데이터 처리
통신 인터페이스	RS-485 1개, Ethernet 1개, CONSOLE 1개, 광포트 2개, SYNC 1개
입출력 포트	AI 1개, AO 1개, PWM 1개, DI 1개, DO 1개, 전압 출력(VO) 4개
긴급 정지	HALT 포트 2개 (외부 정지 신호 입력)
전원 사양	AC 220V
설치 방식	19인치 랙마운트형
운영모드	- 실시간 시뮬레이터 연결 시 HILS 검증 모듈로 동작 - PLC 연동 시 → 실환경 설비 제어, 다채널 I/O 확장, 자동 시퀀스 제어 가능

Netzero DLL Creator (NDC V1)는
제작사 고유의 C 코드 기반 제어 알고리즘을 EMT 시뮬레이터에서 직접 실행 가능한 DLL 및 LIB 파일로 변환하여, 실제 제어 코드 기반의 고정밀 시뮬레이션을 지원합니다.

GUI 인터페이스를 통해 입력 소스 선택, 파라미터 설정, 테스트 조건 구성이 가능하며, 이를 통해 모델링 과정의 자동화와 신뢰성 향상을 실현합니다.

재생에너지 설비 해석, 제어기 검증, 시뮬레이션 효율화 등 다양한 EMT 기반 분석 환경에 활용할 수 있습니다.

05

Netzero DLL Creator (NDC V1)

기능	EMT 시뮬레이터(PSCAD 등)에서 직접 실행이 가능하도록 C 코드 기반 제어 알고리즘을 DLL 및 LIB로 파일로 변환
지원 시뮬레이터	PSCAD, 기타 EMT 기반 툴
출력 형식	DLL 파일
인터페이스	GUI 기반 – 입력 소스 선택, 파라미터 설정, 테스트 조건 구성
운영 환경	Windows 10 이상, Visual Studio 2019 이상, NET Framework 4.8 이상
설치 방식	독립 실행형 설치 파일, 라이센스 인증 방식
활용 효과	실제 제어 코드 기반의 고정밀 시뮬레이션, 모델링 자동화, 신뢰성 향상

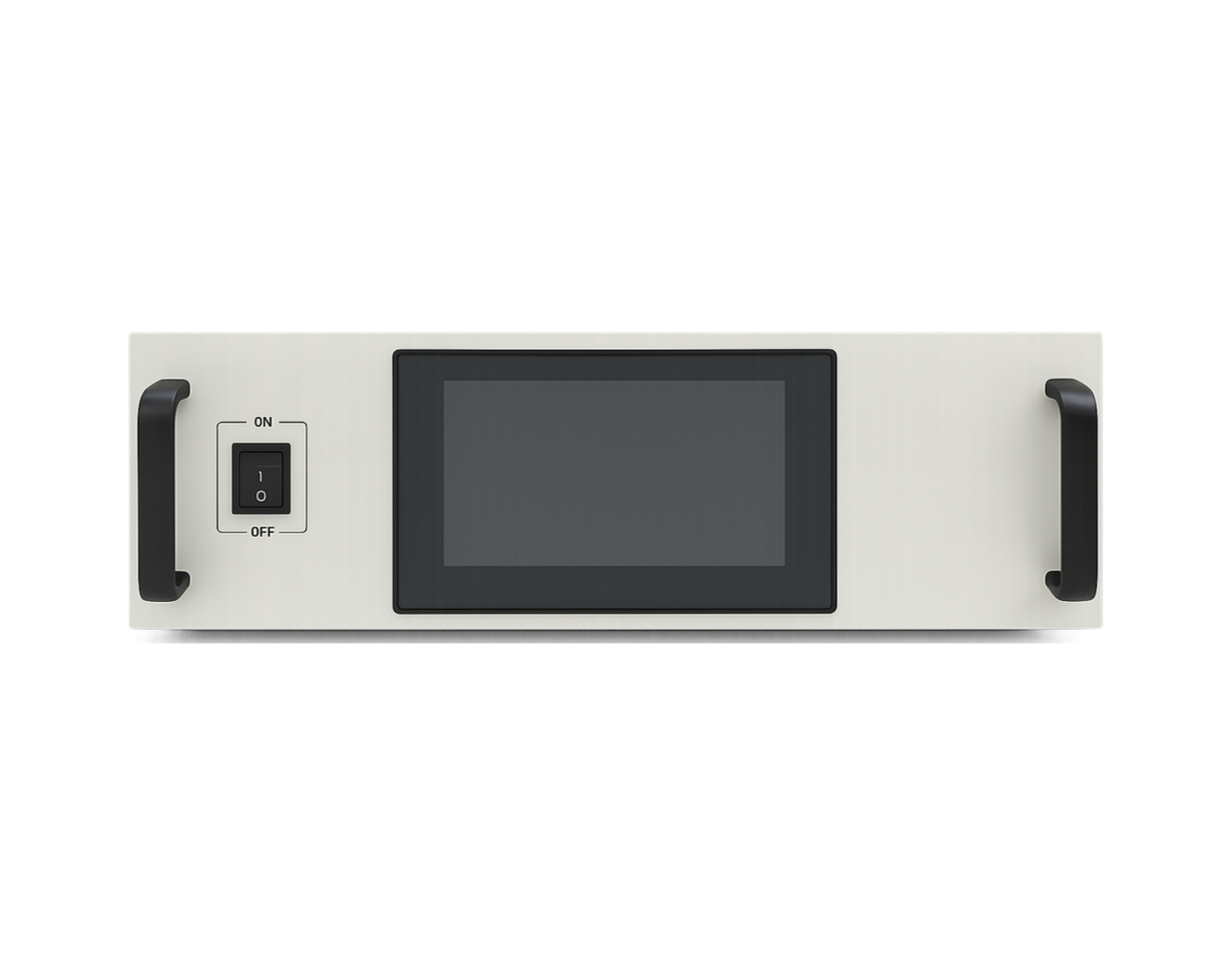

입력 전압 DC 40–60V	출력 사양 DC 5V / 200A	정격 용량 1kW
설치 방식 19인치 랙마운트형	크기 482mm X 500mm X 176mm
통신 프로토콜 RS485 (표준 Modbus 통신 프로토콜)

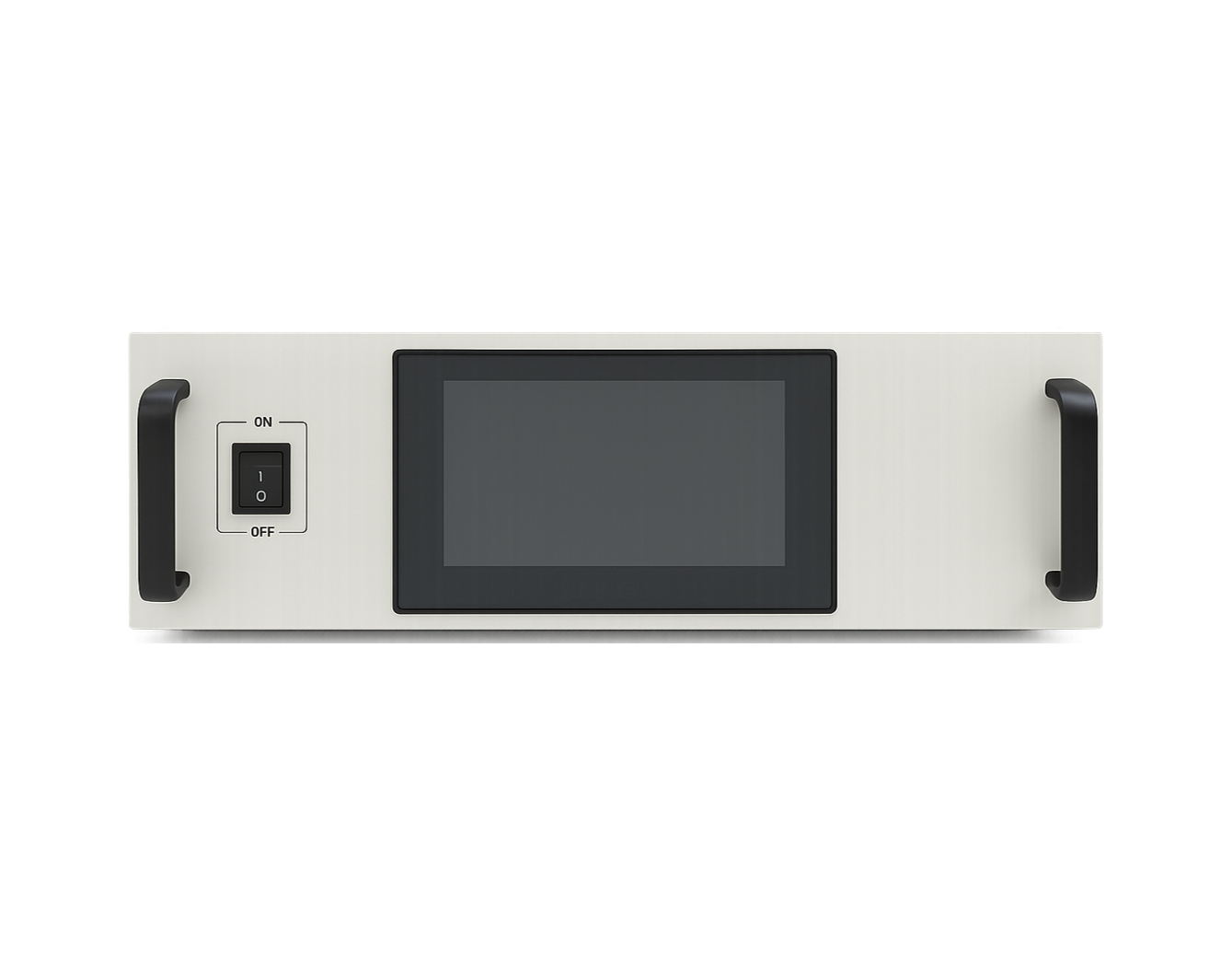

입력 전압 DC 500–600V	출력 사양 DC 125V / 100A	정격 용량 12.5kW
설치 방식 19인치 랙마운트형	크기 482mm X 500mm X 176mm
통신 프로토콜 RS485 (표준 Modbus 통신 프로토콜)

정격 용량 1kW	입력 전압 DC 40–60V	출력 사양 DC 5V / 200A
설치 방식 19인치 랙마운트형	크기 482mm X 500mm X 176mm
통신 프로토콜 RS485 (표준 Modbus 통신 프로토콜)

정격 용량 12.5kW	입력 전압 DC 500–600V	출력 사양 DC 125V / 100A
설치 방식 19인치 랙마운트형	크기 482mm X 500mm X 176mm
통신 프로토콜 RS485 (표준 Modbus 통신 프로토콜)
