E-STATCOM

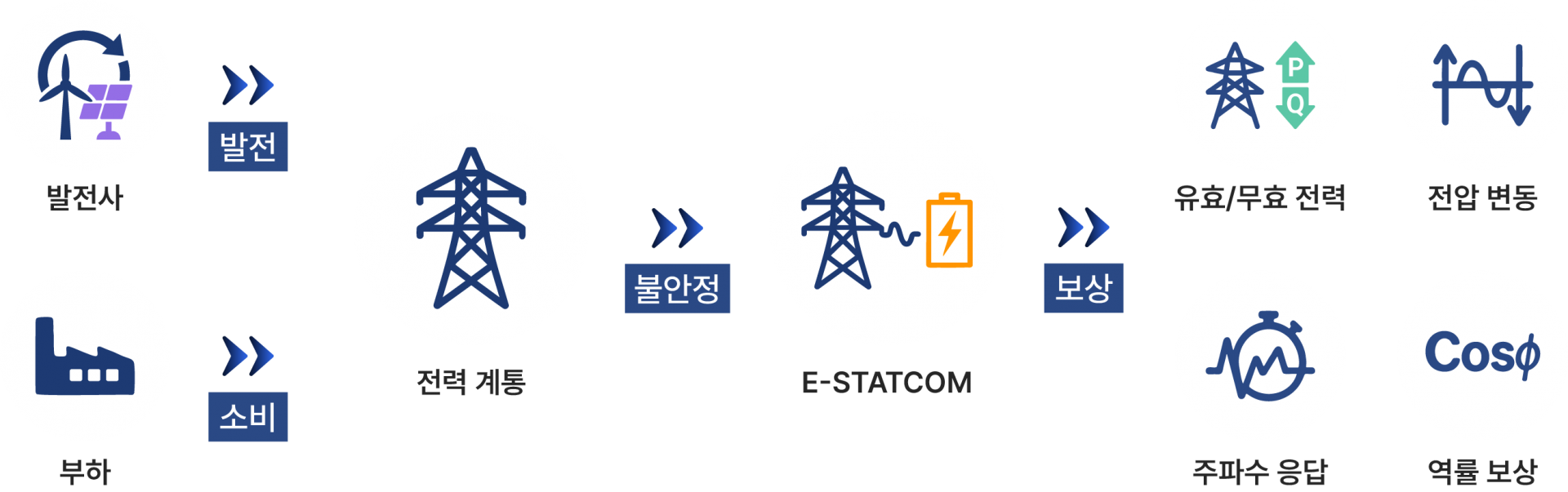

E-STATCOM은

전력계통 안정화를 위한 차세대 전력 품질 제어 장치로, 재생에너지 출력과 부하 변동에 능동 대응하는 스마트 솔루션입니다.

고속 전력 전자 기술 기반으로 무효전력 보상, 전압 유지, 주파수 조정 기능을 수행하며, 송·배전 계통, 산업단지, 데이터 센터 등 전력 품질이 중요한 수요지에서 계통 안정성을 확보합니다. 재생에너지 확산에 따라 필수 설비로, 스마트그리드 및 마이크로그리드 구축에 적합한 탄소중립형 인프라입니다.

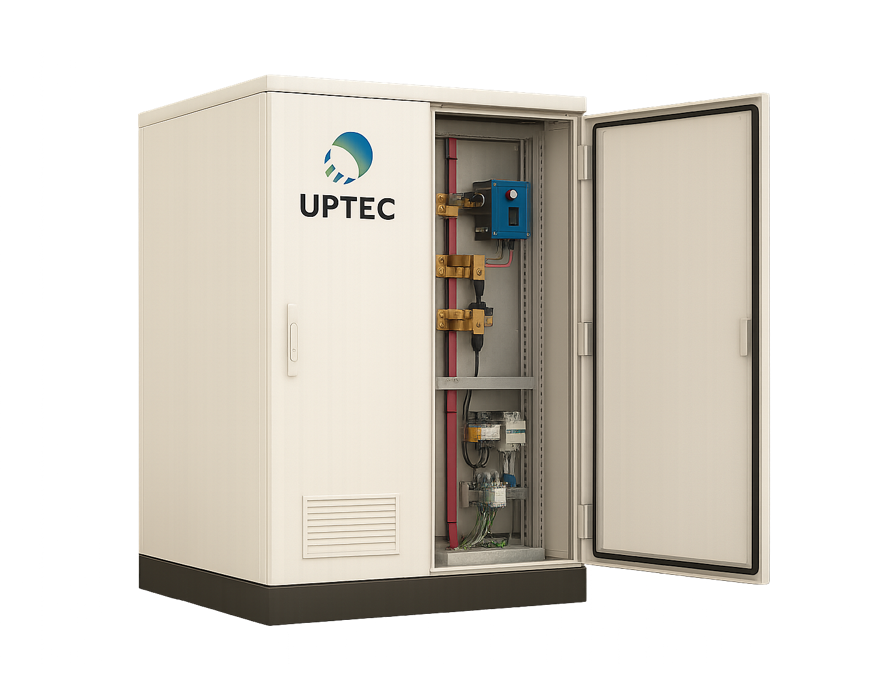

01 입력 Cabinet

입력 필터	고조파 및 전자파 차단용 표준 필터 내장
케이블 접속	상·하단 진입 방식, 전원/제어/접지 라인 분리 구성
차단기 모듈	계통 보호용 주차단기 및 계전기 구성
접지 장치	접지 스위치 및 제어 시스템 연동 인터락 포함
인터락시스템	도어 개방 제어용 인터락 및 키 연동 시스템
제어 단자대	유지보수가 용이한 모듈형 단자대 적용
보호 등급	IP42, 전면 도어 완전 개방 가능 구조

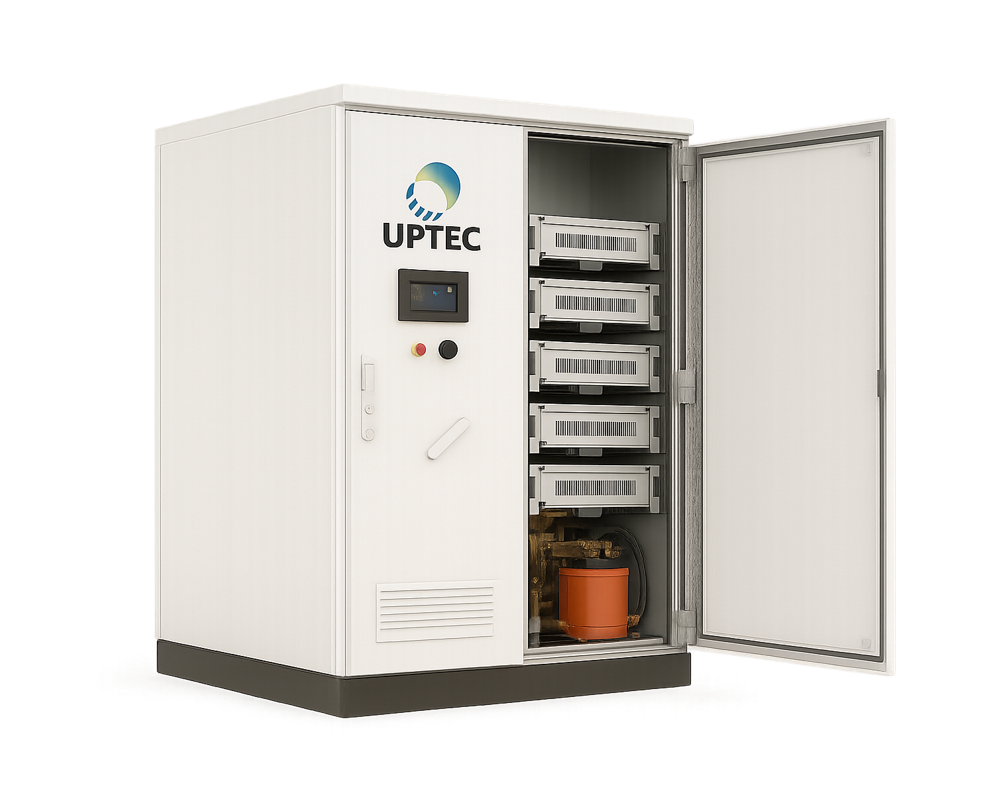

02 전력 변환 Cabinet

인버터	3-Level Voltage Source Inverter (HV-IGBT 기반)
HMI	도어 일체형, 원격 및 로컬 제어 가능
통신 시스템	이더넷 및 광통신 기반 네트워크 지원
전력 모듈	4.5kV HV-IGBT 기반, 광섬유 제어 케이블 적용
전력 관리 모듈	광통신 기반의 독립 제어 시스템
접지 장치	제어 시스템 및 인터락 연동 기능 포함
Pre-Charge 모듈	전원 인가 전 사전 충전 기능
비상 정지 스위치	전면 도어에 비상 정지 버튼 내장
보호 등급	IP42, 전면 도어 완전 개방 가능 구조

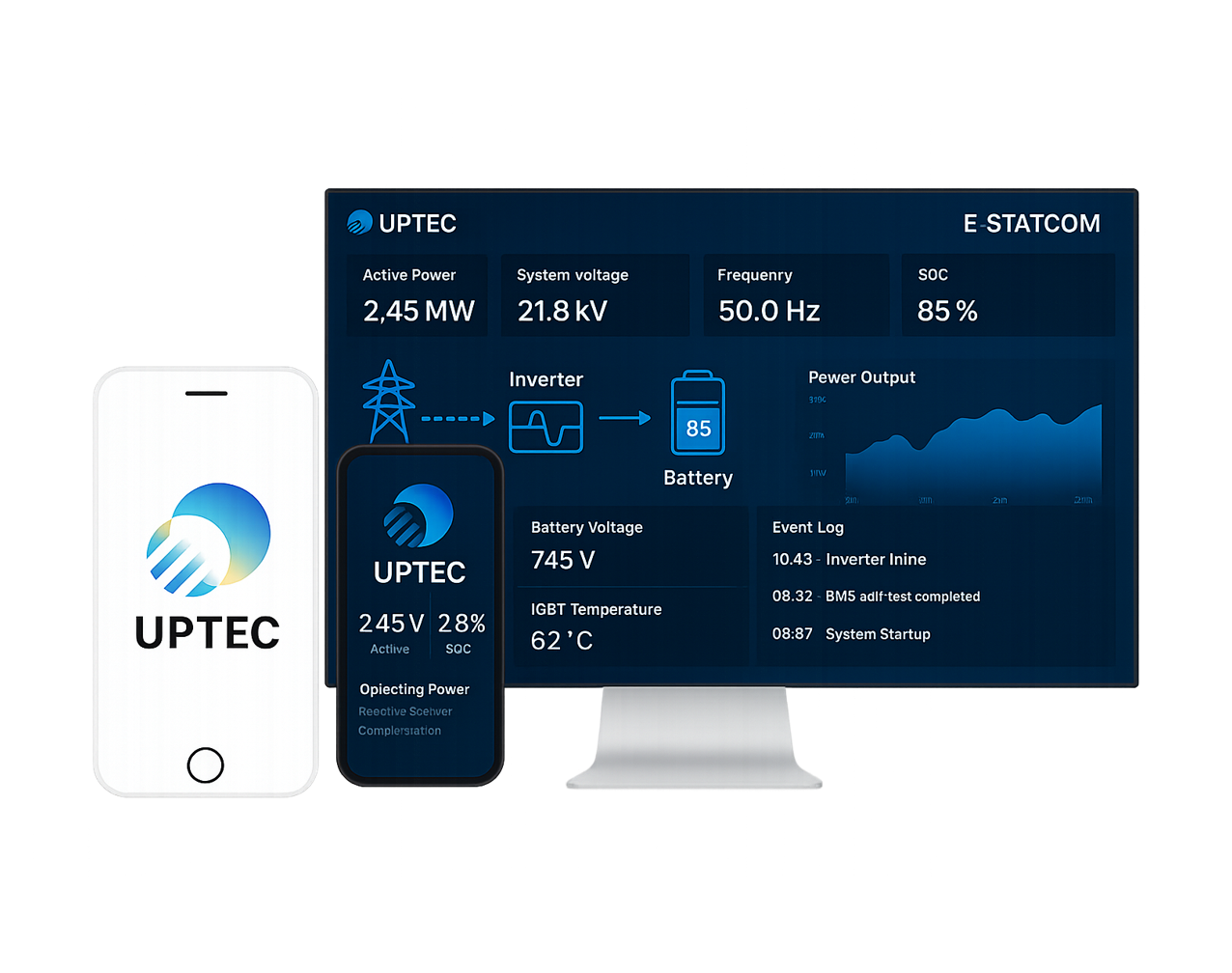

05 E-STATCOM UI

주요 기능

실시간 전력 모니터링 (전압, 주파수, 무효전력 등)
계통 연계 상태 및 운전 모드 표시
시스템 동작 로그 및 이벤트 이력 관리
전압 유지/무효전력 보상 상태 시각화
IGBT 온도 등 주요 부품 상태 실시간 감시
원격 운전 제어 (출력 제어, 운전/정지 등)
제어 설정값 변경 및 보고서 출력

플랫폼

Web기반 / 로컬 서버

연결 방식

Ethernet / VPN / 클라우드 연동

특징

실계통 연계형 대시보드 구성, 전력 품질 이상 알람 및 시각화, 다중 E-STATCOM 장비 연동 및 통합 모니터링 지원

E-STATCOM은
전력계통 안정화를 위한 차세대 전력 품질 제어 장치로, 재생에너지 출력과 부하 변동에 능동 대응하는 스마트 솔루션입니다.

고속 전력 전자 기술 기반으로 무효전력 보상, 전압 유지, 주파수 조정 기능을 수행하며, 송·배전 계통, 산업단지, 데이터 센터 등 전력 품질이 중요한 수요지에서 계통 안정성을 확보합니다. 재생에너지 확산에 따라 필수 설비로, 스마트그리드 및 마이크로그리드 구축에 적합한 탄소중립형 인프라입니다.

01

입력 Cabinet

입력 필터

케이블 접속

차단기 모듈

접지 장치

인터락 시스템

제어 단자대

보호 등급

고조파 및 전자파 차단용 표준 필터 내장

상·하단 진입 방식, 전원/제어/접지 라인 분리 구성

계통 보호용 주차단기 및 계전기 구성

접지 스위치 및 제어 시스템 연동 인터락 포함

도어 개방 제어용 인터락 및 키 연동 시스템

유지보수가 용이한 모듈형 단자대 적용

IP42, 전면 도어 완전 개방 가능 구조

02

전력 변환 Cabinet

인버터

HMI

통신 시스템

전력 모듈

전력 관리 모듈

접지 장치

Pre-Charge 모듈

비상 정지 스위치

보호 등급

3-Level Voltage Source Inverter (HV-IGBT 기반)

도어 일체형, 원격 및 로컬 제어 가능

이더넷 및 광통신 기반 네트워크 지원

4.5kV HV-IGBT 기반, 광섬유 제어 케이블 적용

광통신 기반의 독립 제어 시스템

제어 시스템 및 인터락 연동 기능 포함

전원 인가 전 사전 충전 기능

전면 도어에 비상 정지 버튼 내장

IP42, 전면 도어 완전 개방 가능 구조

05

E-STATCOM UI

주요 기능

- 실시간 전력 모니터링 (전압, 주파수, 무효전력 등)

- 계통 연계 상태 및 운전 모드 표시

- 시스템 동작 로그 및 이벤트 이력 관리

- 전압 유지/무효전력 보상 상태 시각화

- IGBT 온도 등 주요 부품 상태 실시간 감시

- 원격 운전 제어 (출력 제어, 운전/정지 등)

- 제어 설정값 변경 및 보고서 출력

플랫폼

Web 기반 / 로컬 서버

연결 방식

Ethernet / VPN / 클라우드 연동

특징

실계통 연계형 대시보드 구성, 전력 품질 이상 알람 및 시각화, 다중 E-STATCOM 장비 연동 및 통합 모니터링 지원

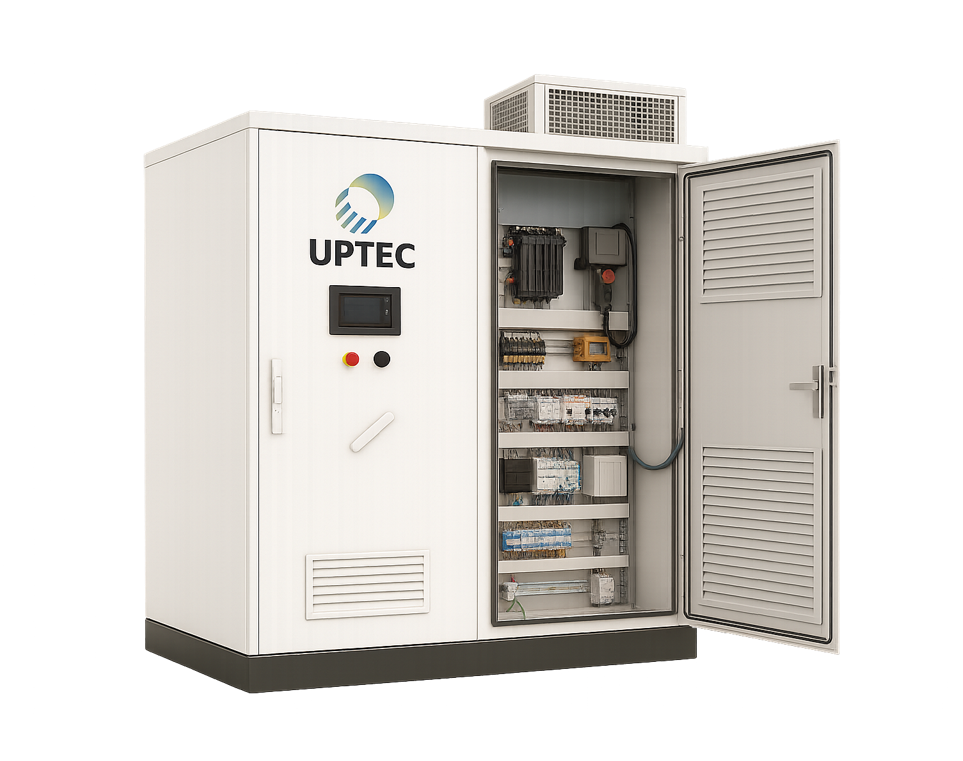

제어 시스템	고성능 CPU 및 PLC 기반 자동 운전 기능
HMI	도어 일체형, 원격 및 로컬 제어 가능
통신 시스템	이더넷 및 광통신 기반 네트워크 지원
보호 기능	절연 감시 시스템, UPS 연계
냉각 시스템	저소음 고효율 팬, 필터 포함
접지 장치	인터락 연동형 안전 접지 회로
전원 사양	AC 220V 또는 DC 24V
보호 등급	IP42, 전면 도어 완전 개방 가능 구조

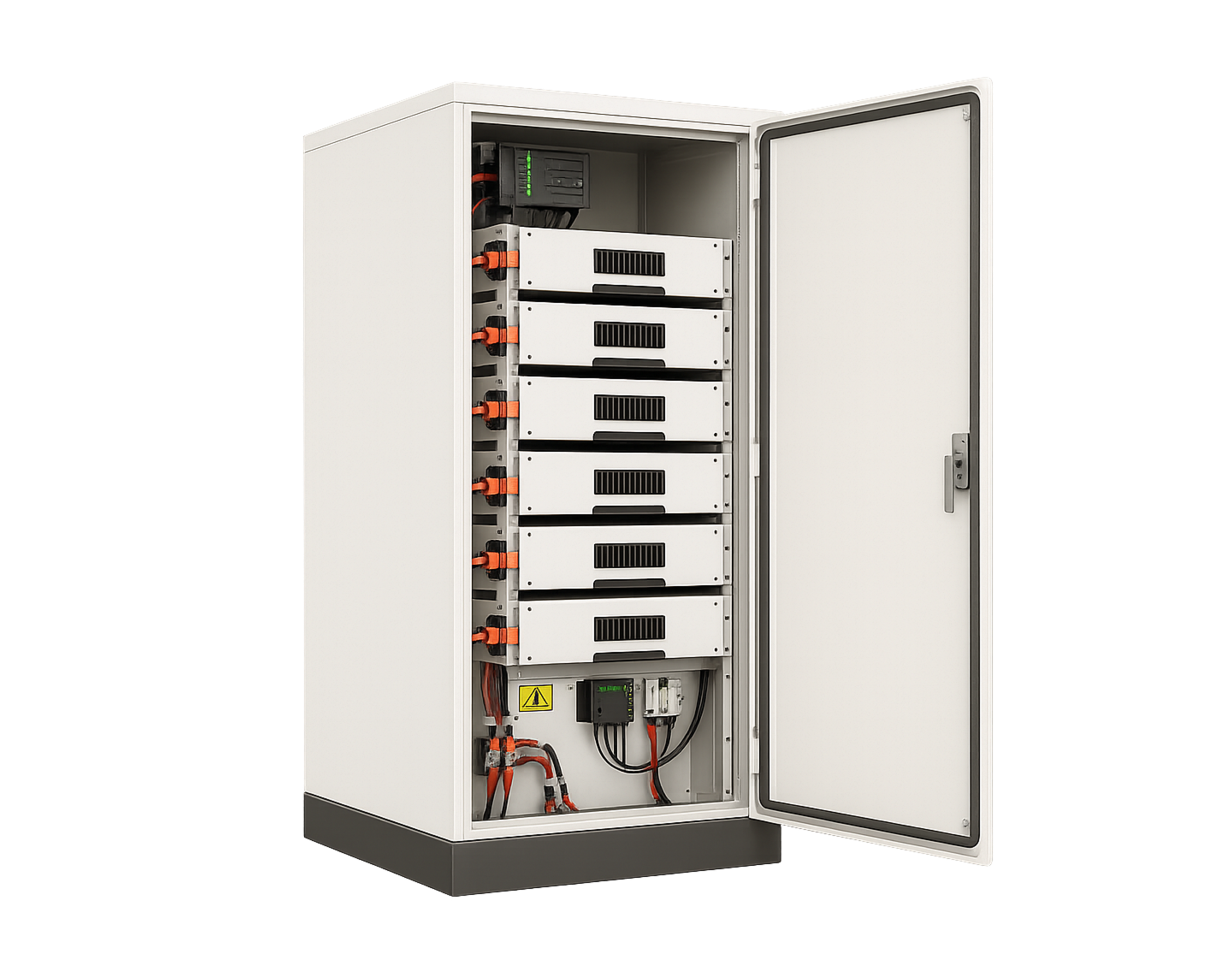

배터리 모듈	고에너지 밀도 리튬이온 셀 기반, 랙 단위 모듈화 구성
BMS	전압/전류/온도 모니터링 및 보호 기능 포함
운용 전압	고전압 직류(DC) 시스템 대응
통신 시스템	이더넷 및 CAN, Modbus 기반의 실시간 통신 지원
전력 관리 모듈	광통신 기반의 독립 제어 시스템
접지 장치	제어 시스템 및 인터락 연동 기능 포함
보호 등급	IP42, 전면 도어 완전 개방 가능 구조
